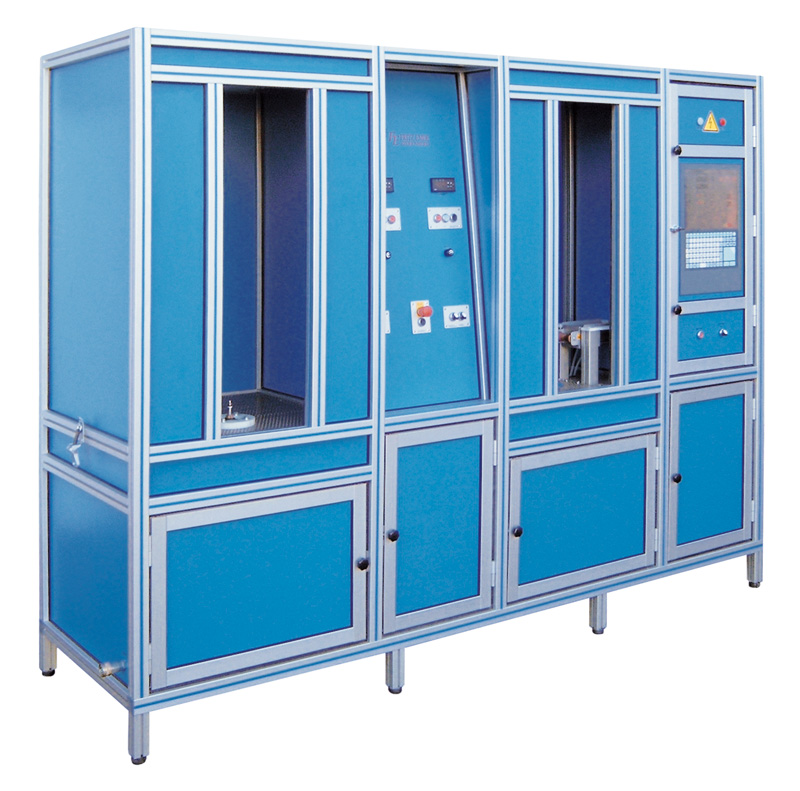

Máquina para la prueba de alta presión automática

modelo HD1+1 · No. 421 000

La máquina para la prueba de alta presión automática, modelo HD1+1, está equipada con una pantalla táctil para la visualización de la prueba. Rápida adaptación de los cilindros mediante unos adaptadores neumáticos. El llenado, la prueba hidráulica y el vaciado del cilindro se realiza de forma automática, controlada por SPS.

Opcional:

  • Mando para registrar los datos mediante PC
  • Posibilidad de memorizar los datos de los recipientes de presión mediante teclado
  • Un programa de software registra y dibuja la presión y su transcurso que está mostrado en la pantalla del PC
    • Indicada para las pruebas de presión de aparatos de extinción de polvo, de CO2 , botellas de acero (recipiente de presión) con rosca interior de CO2 de cono grande:
    • Diámetro máximo: 140 mm
    • Diámetro mínimo: 60 mm
    • Altura máxima permitida: 1100 mm
    • Dos posiciones de sujeción separadas, equipadas con adaptadores de prueba rápida. Estos se equipa con un tubo sonda suficientemente largo dependiendo de la altura del recipiente de presión.
    • La adaptación de los recipientes de presión se realiza mediante el adaptador de prueba rápida, colocando el recipiente de presión con boca abajo sobre el adaptador.
    • La prueba de presión se realiza uno por uno.
    • Presión de prueba hidráulica: 0 – 450 bar
    • Mientras se realiza la prueba de un recipiente de presión en la parte izquierda de la instalación se prepara la siguiente prueba en la parte derecha y al revés.
    • Alumbrado interior.
    DATOS TÉCNICOS
    Long x Anch x Altaprox. 2200 x 2200 x 950 mm
    Conexión de aire comprimido10 – 12 bar
    Conexión para el suministro de agua corriente de la bomba de presión1/2″
    Conexión para el vaciado de agua1″
    Conexión eléctrica230 V, 50 Hz, 10 A
    Bomba sumergible230 V
    Accionamiento de la bomba de alta presiónmáx. 10 bar
